　　室外屏具有显示面积宽、色彩绚丽醒目、显示内容丰富生动、反映速度快、故障率低等特点，相比磁翻板、霓虹灯等室外媒体工具，在发布信息、宣传、广告、通知等具有明显优势，强力系列室外屏是由单元箱体组成，故面积可任意组合。控制系统可选择视屏（256级灰度）或通讯屏，颜色可选择单色、RG双基色、或RGB三基色，像素可选择PH10、PH12.5、PH16、PH20、PH25。
室外屏发光材料：
　　室外LED显示屏像素目前均由红/绿/兰三种基色的若干个单管LED构成，常用成品有像素筒和像素模组两种结构。 像素尺寸多为10-25毫米，像素组成：单色以2R/3R/4R、伪彩以2R1PG/1R2YG/1R3YG/1R4YG、真彩以2R1G1B等组成形式居多。
显示控制系统
　　强力显示控制系统由采集/发送子系统和接收/灰度处理子系统两部份组成， 其前端为计算机的VGA特征输出接口或带有数字化分量输出的多媒体卡或DVI卡，传输由超五类双绞线实现， 后端为电子显示屏显示单元。采集/发送子系统以每秒不少于60幅的帧频采集24 Bits真彩色信号， 并以双存贮器交替工作的方式平稳地写入到自带的显示缓存中， 在中心处理单元的控制下完成灰度的权值变换， 通过LVDS差分至超五类双绞线通道上。超五类双绞线实现采集/发送子系统与接收/灰度处理子系统之间的连接， 完成信号的传输。在不带中继的情况下， 最长传输距离可达100米以上。
灰度实现描述
　　强力接收/灰度处理子系统自超五类双绞线上接收24 Bits真彩色信号，权值分别为20、21、22、存23、24、25、26、27，每个基色有八个权值分量，通过CPLD控制从而实现256级灰度控制信号。 在视频接收电路、储电路、高速度写电路、显示屏控制扫描电路中都进行了抗干扰处理，且有150Hz的显示屏刷新频率， 因而具有极强的稳定性与实时性，保证真正24位真彩效果。
　　红绿兰三种基色各256级灰度的不同组合能产生的颜色数为：256×256×256 = 16777216种颜色(即16M色)
非线性γ校正
　　视频信号是为满足电视机的发光特性和电特性而设计的， 它可以在电视上或显示器上播放。 如果对电视信号不作较正，就会产生严重的色彩失真。 因此我们对输入的视频信号前端须进行非线性γ较正， 校正后的色度空间会有了明显改善。对应于LED大屏幕， 物理亮度与灰度值成正比，如不作校正，明显不能满足色彩还原的要求，具体在显示效果上就是：低级灰度跳变很大，而高级灰度又分不清楚。众所周知，人眼对光强的感受是非线性的，弱光时，光强增加一倍，人眼感觉到的增强多于一倍；强光时，光强增加一倍，人眼感觉到的增强不足一倍，因此需要把灰度做非线性变换，使低灰度时时间距小，高灰度时时间距大。 所以为保证LED大屏幕色彩完整还原，必须进行反伽玛校正，经过校正以后，使它的特性与CRT相近。 我们可以明显看出，经灰度校正后的显示画面会显得纹理清晰，层次感强，亮度柔和，明暗过渡平缓。
真彩屏白平衡、色偏差及色彩丰富性的技术保证
　　白平衡是指当每种基色都达到最高一级的亮度时， 在一定的距离以外视觉上呈现出色温为6500K的白色色偏差是指LED发光管尤其是红色发光管的亮度随温度变化而改变的一种现象。 色偏差的存在，说明了一个在特定温度下生产调试达到白平衡的显示屏，随着工作温度的变化会失去平衡，或者由于屏内的温度分布不均匀使得整个显示屏播放一段时间后会呈现"花脸"现象。本公司针对真彩显示屏的色偏差而引起的问题，有一套全面的解决方案它能有效地保证真彩显示屏的色彩丰富性和一致性。
智能监控与保护系统
　　智能监控系统由各类传感器、监测系统和控制计算机构成，用于监测显示屏工作环境参数，适时控制相关保护系统，确保显示屏正常工作，性能参数不发生较大的偏移。保护系统包括：散热系统、防水系统、配电系统避雷系统等。
控制软件
　　显示屏系统的正常运行，须有相关软件的支持。我公司软件设计师通过精心编制、组合，创建了一套功能强大、操作简便的软件配置系统。在该套软件系统中，根据软件作用的不同，我们把它们划归为两类：一类为显示控制软件，主要完成文字、动画和视频图像的播放与切换控制，它们是显示屏工作的基本软件；另一类为内容编辑软件主要用于创意制作和图文编辑，它们可使显示屏的显示内容得到不断更新和变换。

使

用

说

明

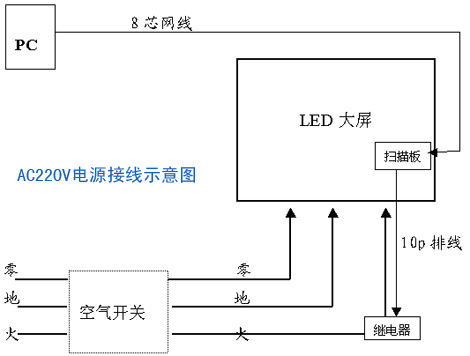

二、电源操作及说明 LED电子显示屏采用AC220V电流供电，要求电网电压波动小于10%，并提供良好的系统接地。

LED大屏供电由火、零、地三线组成，电网波动小于10%。 LED大屏幕整屏最大功率小于10kw时,一般要求系统单相电压供电,10kw以上的大屏,要求提供三相五线制电压供电,并提供良好的接地系统。

三、硬件安装
安装步骤如下：
1、 把DVI显示卡插于主板的AGP插槽，安装好该卡的驱动程序；
2、 将数据采集卡插于空的PCI插槽；
3、 用DVI电缆线把数据采集卡与显示卡连接在一起；
4、 把控制线与串口(Rs232)相连（可选）；
5、 用1条网线与接收卡相连；
6、 显示驱动卡与集线板用50P扁平线一一对应连接好；
7、 检查连接无误即可进行设置或上电调试。
四、软件安装
1、显卡驱动安装
　　将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。
　　首先安装DirectX8.1；然后再安装驱动程序；最后安装控制面板。
2、播放软件
　　本屏附带有大屏幕专用播放与设置软件LED演播室,或LEDSHOW4.0,
　　可满足大部分led大屏幕的要求，播放图片文字以及VCD等。
　　将随屏所附应用软件光碟插入光驱，复制或安装所有的程序到计算机上。
五、电子屏操作步骤（重要）
1、开屏：请先打开计算机，再打开电子屏。
2、关屏：请先关闭电子屏，再关闭计算机。
3、制作节目，请将电子屏黑屏或关闭。
4、发现问题, 请先关掉电子屏，再与我公司工程部联系。
六、注意事项
1、遵守《用户使用手册》中的操作步骤；
2、防潮，湿度要求为：最高工作温度时，LED显示屏应小于相对湿度为92%
3、温度适当，温度要求为：工作环境温度 -20°C≤t≤80°C
　 贮存环境温度 -40°C≤t≤60°C
4、供电电源要符合要求
　 LED显示屏的供电电源电压：220V±10% 频率：50HZ±5%
　 安全大地接触可靠，地线与零线隔离可靠，接入电源远离大功率用电设备。
七、详细《用户使用手册》可向本公司索取
﹡非专业人士请勿打开维修。
