系统组成



	系统配置	规格要求	说明	报价方式
屏体部分	显示单元＋边框	待定	必备
结构部分	结构框架	电泳铝合金或不锈钢	必备
显示系统	发送卡+接收卡+分区卡	QLOLED2004	必备
播放系统	控制电脑	P3或以上	必备
	多媒体卡或DVI卡	QLR2000或QLR2004	必备
	播放软件	QLLEDPLAY	必备
编辑系统	编辑计算机	P3或以上	选配
	视频压缩卡	待定	选配
	编辑软件	3DMAX	必备
音响系统	扩音机+音箱	待定	选配
视频输入	VCD/DVD机	待定	选配
	录像机	待定	选配
	闭路电视	待定	选配
图文输入	扫描仪	待定	选配
	数码相机	待定	选配

功能简介

显示功能：
本屏采用了多媒体和同步控制技术，其显示与播放可与控制计算机显示器上的内容点点对应，LED显示屏上的图像色彩、缩放比例和显示尺寸，还可通过计算机上任意调整。
具体功能如下：
图片显示 可显示多种格式的图，如：bmp;jpg;gif;wmf等。
文字显示 可任意显示中英文各种简、繁字体，有多种显示方式，变换灵活。
表格显示 可绘制各种表格显示，表内数据既可通过专用的编辑软件人工输入和更改，也可通过专用软件从网上数据库中自动采集显示。
视频显示 接入视频信号，可收看并播放各频道的电视节目或各种视频文件。
动画播放 可显示由动画软件制作的图文动画内容。
组合显示 利用编辑软件可将文字、图片、表格、动画和视频进行组合、迭加显示。
时间显示 可采集计算机内的当前时间，并适时分幅显示，内容可包括：年、月、日、星期、时、分、秒等。
温度显示 接入温度传感器，显示屏可实时显示当前温度。

音响功能：
接入音响系统，可实现有声显示。音频系统可以达到现场声像同步的要求。
采用大功率功放设备（包括阔音、低音、高音设备），实现宽音域、低失真。
音箱采用二分频、三分频专业音箱，具有高频补偿功能，产生丰满、细致的响效果。
使用8路可回放专业调 音台，可产生置身于音乐漩涡中的环绕效果。
配备独立的L/R立体声双声道输出播放系统，产生逼真的立体声效果。

安全保护功能：
避雷技术的采用。
防静电技术的采用。
配电系统具有过压、过流、欠压、缺相、短路保护功能，并具备功率因素补偿功能。
通过控制柜自动控制系统，可实现显示屏的自动开关屏，即电源自动控制功能。

远程编辑与控制功能：
可实现局域网的远程编辑与控制。
可实现电话网的远程编辑与控制。
可实现网络群显控制。

技术参数

显示特性

△像素组合：真彩R1YG2B1伪彩R1YG1单色R1/G1

△基色亮度：红30～80/绿20～150/兰20～35(mcd))

△基色灰度：每个基色256级灰度，非线性γ校正

△显示色彩：真彩屏16M色/伪彩屏65536色/单色屏256色

△基色波长：红620nm /黄绿570nm /兰470nm

△像素密度：62500/44100/17200(点/平米)

△显示尺寸：视频屏以宽高比接近4：3为宜， 图文屏任定

△象素总点数：视频屏以总数大于70000点为宜，图文屏任定

△屏体亮度：≥300CD/m2为宜

△屏体视角：>120°

控制特性

△驱动方式： 动态扫描，占空比为1/16

△反γ校正系数：2.2～2.8(可调)

△整屏亮度级数： 无

△盲点率：<0.03%

△均匀性：一级关联模块亮度误差≤6％

△显示模式：VGA640x480、800×600、1024×768与视频同步

△换帧频率：＞60帧/秒

△刷新频率：＞120 Hz

△ 视频显示信噪比：＞40db

△ 数据传输：双绞线，采用RS422A标准

电源性能

△供电电源：AC220V±15％，47-63HZ

△最大功耗：800W/平方米

△直流控制电源输出波纹：不大于50mv

△直流驱动电源输出波纹：不大于80mv

△线路调整率： 0.5%

△负载调整率： 0.5%

△上升时间： 不大于300 ms

△过流保护： 额定输出的115％

△过压保护：额定输出的120％

△欠压保护：额定输出的 80％

△短路保护： 有

使用特性

△屏体寿命：100000小时

△平均无故障时间： > 5000小时

△环境要求：全天候、使用温度-25℃至50℃

△工作方式： 连续

结构特性

△屏体安装方式：墙挂式/坐立式/侧挂式/吊挂式/镶嵌式

△模板规格：竖32×横64/80(点)

△模板间隙：不大于0.5 mm

△模板平整度：不大于0.5 mm

产品概述

LED显示屏通用规范：
室内LED显示屏发光材料
　　室内LED屏的像素尺寸一般是2-10毫米(常用规格为φ3.0/φ3.7/φ4.8/φ5.0)，常常采用把几种能产生不同基色的LED管芯封装成一体，构成不同规格的发光点阵块，再由点阵块构成不同规格的显示单元，我公司显示单元的主要规格有：32点×64点。LED显示屏就是由各种规格的显示单元拼接而成。
室外屏发光材料：
　　室内LED屏的像素尺寸一般是2-10毫米(常用规格为φ3.0/φ3.7/φ4.8/φ5.0)，常常采用把几种能产生不同基色的LED管芯封装成一体，构成不同规格的发光点阵块，再由点阵块构成不同规格的显示单元，我公司显示单元的主要规格有：32点×64点。LED显示屏就是由各种规格的显示单元拼接而成。
显示控制系统
　　本系统由采集/发送子系统和接收/灰度处理子系统两部份组成， 其前端为计算机的VGA特征输出接口或带有数字化分量输出的多媒体卡，传输由超五类双绞线实现， 后端为电子显示屏显示单元。采集/发送子系统以每秒不少于60幅的帧频采集24 Bits真彩色信号， 并以双存贮器交替工作的方式平稳地写入到自带的显示缓存中，在心处中理单元的控制下完成灰度的权值变换， 通过LVDS差分至超五类双绞线通道上。超五类双绞线实现采集/发送子系统与接收/灰度处理子系统之间的连接，完成信号的传输。在不带中继的情况下，最长传输距离可大于100米。
灰度实现描述
　　接收/灰度处理子系统自超五类双绞线上接收24 Bits真彩色信号， 权值分别为20、21、22、23、24、25、26、27，每个基色有八个权值分量，通过CPLD控制从而实现256级灰度控制信号。红绿兰三种基色各256级灰度的不同组合能产生的颜色数为：256×256×256 = 16777216种颜色(即16M色)
非线性γ校正
　　 视频信号是为满足电视机的发光特性和电特性而设计的，它可以在电视上或显示器上播放。如果对电视信号不作较正，就会产生严重的色彩失真。因此我们对输入的视频信号前端须进行非线性γ较正，校正后的色度空间会有了明显改善。对应于LED大屏幕，物理亮度与灰度值成正比， 如不作校正，明显不能满足色彩还原的要求，具体在显示效果上就是：低级灰度跳变很大， 而高级灰度又分不清楚。 众所周知，人眼对光强的感受是非线性的，弱光时，光强增加一倍，人眼感觉到的增强多于一倍；强光时，光强增加一倍，人眼感觉到的增强不足一倍，因此需要把灰度做非线性变换，使低灰度时时间距小，高灰度时时间距大。 所以为保证LED大屏幕色彩完整还原，必须进行反伽玛校正，经过校正以后，使它的特性与CRT相近。 我们可以明显看出，经灰度校正后的显示画面会显得纹理清晰，层次感强，亮度柔和，明暗过渡平缓。
真彩屏白平衡、色偏差及色彩丰富性的技术保证
　　白平衡是指当每种基色都达到最高一级的亮度时， 在一定的距离以外视觉上呈现出色温为6500K的白色色偏差是指LED发光管尤其是红色发光管的亮度随温度变化而改变的一种现象。 色偏差的存在，说明了一个在特定温度下生产调试达到白平衡的显示屏，随着工作温度的变化会失去平衡，或者由于屏内的温度分布不均匀使得整个显示屏播放一段时间后会呈现"花脸"现象。本公司针对真彩显示屏的色偏差而引起的问题，有一套全面的解决方案它能有效地保证真彩显示屏的色彩丰富性和一致性。
控制软件
　　中文Windows95/98/NT/XP
控制卡驱动软件
　　LED演播室或LEDSHOW专用播放软件

使用说明

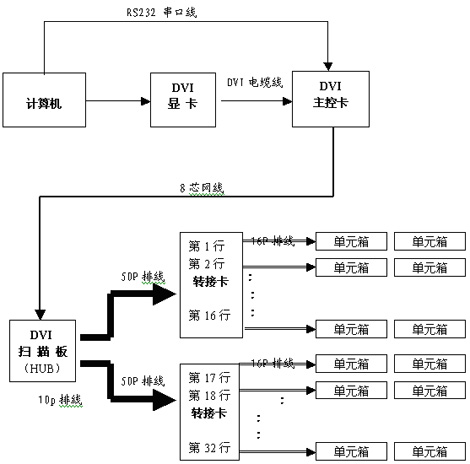

一、信号连接方框图

本系统由计算机同步控制LED显示屏，通过一根或两根超五类8芯网线通讯。DVI主控卡与显卡之间通过DVI电缆线连接，计算机通过RS232串口线（一头为9针串口，另一头为4位水晶头），可软件提供γ校正，灰度控制，红绿数据交换，控制大屏开关操作等附加功能。

三、硬件安装
安装步骤如下：
1、 把DVI显示卡插于主板的AGP插槽，安装好该卡的驱动程序；
2、 将数据采集卡插于空的PCI插槽；
3、 用DVI电缆线把数据采集卡与显示卡连接在一起；
4、 把控制线与串口(Rs232)相连（可选）；
5、 用1条网线与接收卡相连；
6、 显示驱动卡与集线板用50P扁平线一一对应连接好；
7、 检查连接无误即可进行设置或上电调试。
四、软件安装
1、显卡驱动安装
　　将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。
　　首先安装DirectX8.1；然后再安装驱动程序；最后安装控制面板。
2、播放软件
　　本屏附带有大屏幕专用播放与设置软件LED演播室,或LEDSHOW4.0,
　　可满足大部分led大屏幕的要求，播放图片文字以及VCD等。
　　将随屏所附应用软件光碟插入光驱，复制或安装所有的程序到计算机上。
五、电子屏操作步骤（重要）
1、开屏：请先打开计算机，再打开电子屏。
2、关屏：请先关闭电子屏，再关闭计算机。
3、制作节目，请将电子屏黑屏或关闭。
4、发现问题, 请先关掉电子屏，再与我公司工程部联系。
六、注意事项
1、遵守《用户使用手册》中的操作步骤；
2、防潮，湿度要求为：最高工作温度时，LED显示屏应小于相对湿度为92%
3、温度适当，温度要求为：工作环境温度 -20°C≤t≤80°C
　 贮存环境温度 -40°C≤t≤60°C
4、供电电源要符合要求
　 LED显示屏的供电电源电压：220V±10% 频率：50HZ±5%
　 安全大地接触可靠，地线与零线隔离可靠，接入电源远离大功率用电设备。
七、详细《用户使用手册》可向本公司索取
﹡非专业人士请勿打开维修。

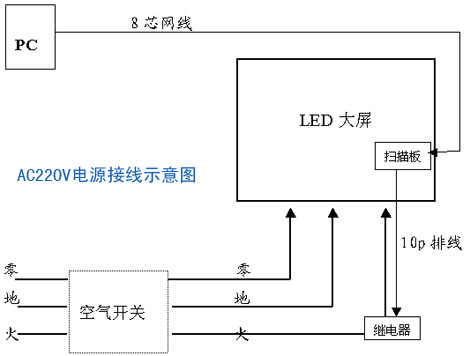

八、各系统的接线图
1、诣阔多屏组合231转485线接法：A+，7 B-，8 GND，5
2、第七代网线接法
系统数据线接法从脚1开始白橙、橙色、白绿、白蓝、蓝色、 绿、白棕、棕色。两头接线方式一 样。
3、RS232转422接线图
4、图文屏通讯线相片
5、DVI线，串口线接法
6、励研CL2005接线
一端：2、3、5 另一端：3、2、5
